產品說明：

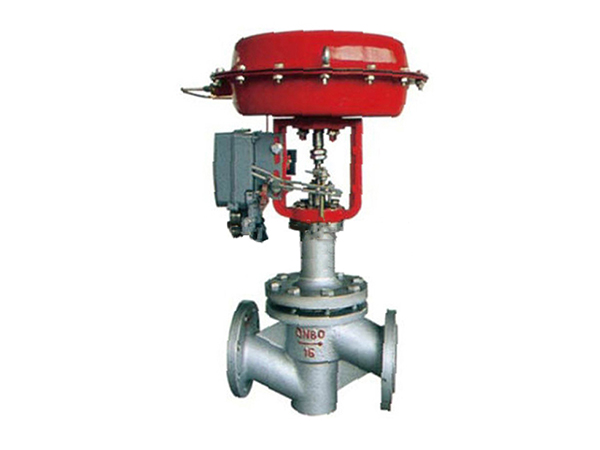

   ZXPF系列精小型氣動薄膜單座襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈s流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別使用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2.5、classl50LB；公稱通徑范圍DN20-300；使用溫度由20℃一+200℃范圍內多種檔次；泄漏等級vl級，流量特性為線性或等百分比。
   ZXPF系列精小型氣動薄膜單座襯氟調節閥是氣動單元組合儀表中的執行單元，配用電氣轉換裝置之后，也可進人電動單元組合儀表系統，它接受來自調節儀表的信號，直接改變被調介質【如液體、蒸汽等】的流量，使被控工藝參數【如溫度、壓力、流量等】保持在給定值。

結構特征與原理：

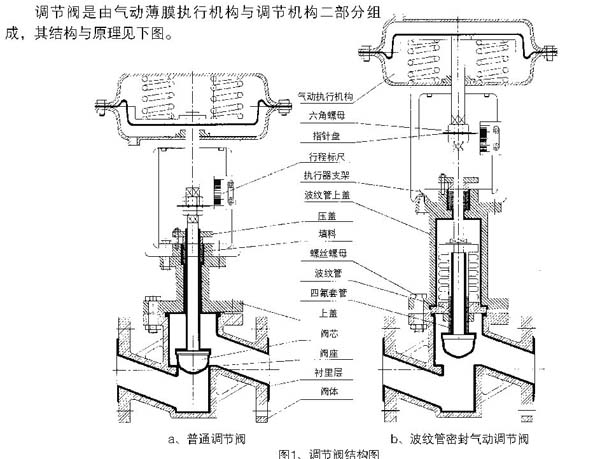

   執行機構是氣動調節閥生產過程自動控制系統的重要組成部分，其有正反兩種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式【如圖2a】。當信號壓力增加，推桿退出膜室的叫反作用，與閥配合構成氣開式【如2b】。其原理：當信號壓力輸人膜室后，在膜片上產生推力，壓縮彈簧，使推桿移動，帶動閥桿，改變閥芯與閥座之間的流通面積，直到彈簧的反作用與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數之目的。
